Разобрать и почистить ноутбук eMachinesE725 - это ТО еще творчество...

Итак, модель eMachines E725, три года в боевых условиях - понятно, что пылищи в кулере, крошек в клаве и тому подобного в остальных местах предостаточно.
Я думала, что вся инфа по сервисному обслуживанию свободно есть в инете, но это не так. На сайте производителя - нет ничего, кроме драйверов и инструкции, где на компе кнопка "Пуск" (вообще не понимаю политику производителей, можно подумать, что схема разборки компа является сверхсекретной инфой - они трясутся над ней как Кощей над своим яйцом)
3 часа блужданий - то вирусный сайт, то рекламная ссылка, то нужна регистрация, то хотят номер телефона, то честно пишут, что просто хотят денег за кота в мешке. Разочарование постепенно росло. Но в конце долгих поисков я нашла, то что искала - мануал по сервисному обслуживанию для eMachines E725.
В итоге: до разбора ноута из-за усталости дело не дошло, но моего альтруизма хватает, чтобы выложить нарытое в своем блоге. Пропишу теги так, чтобы без всяких проблем люди могли найти этот мануал на нашем сайте.

Итак: скачать полную мануал-инструкцию на англ. языке можно по этой ссылке Мануал для eMachines E725

Ниже приведу картинки, переведенные на русский, которые нужны мне будут завтра для разборки задней панели.

Начнем:

Разборка.

Требования:
Чтобы разобрать компьютер, необходимы следующие инструменты:

•Ремешок заземления и непроводящий коврик для предотвращения электростатического разряда
•Отвертка
•Крестовая отвертка
•Пластиковая плоская отвертка
•Пластиковый пинцет

ПРИМЕЧАНИЕ:
Винты для различных устройств в ноутбуке различаются по размеру. Во время процесса разборки надо группировать винты с соответствующими устройствами, чтобы избежать несоответствия размерности винтов.

Инструкции перед разборкой

Перед продолжением процедуры разборки удостоверьтесь, что Вы сделали следующее:

1.Выключите питание к ноутбуку и всей периферии.
2.Отключите адаптер переменного тока и все питание и кабели сигнала от ноутбука.
3.Поместите ноутбук на плоскую, устойчивую поверхность.

ИЗВЛЕЧЕНИЕ АККУМУЛЯТОРА

1. Переверните ноутбук. Сдвиньте фиксатор в указанном направлении

2. Сдвиньте и удерживайте защелку батареи в положении "Освободить" (1), выньте аккумулятор из основного блока (2)

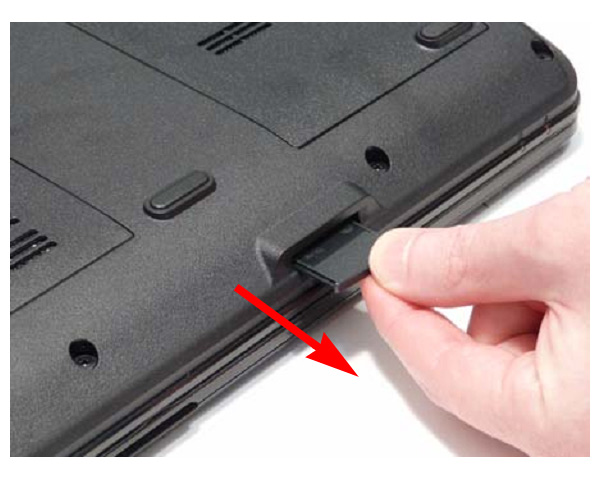

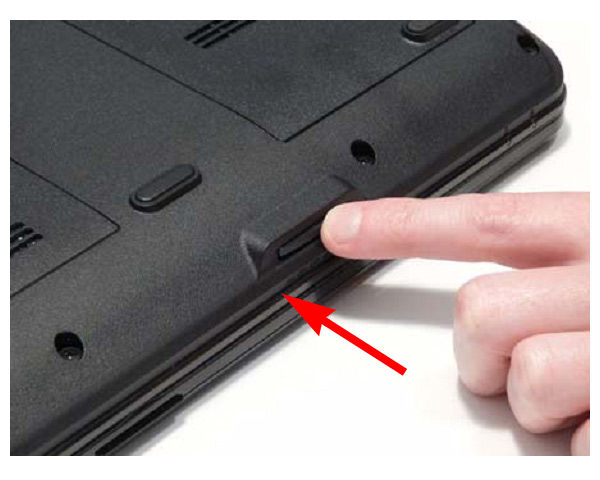

УДАЛЯЕМ КАРТУ-ПУСТЫШКУ ИЗ ГНЕЗДА КАРДРИДЕРА

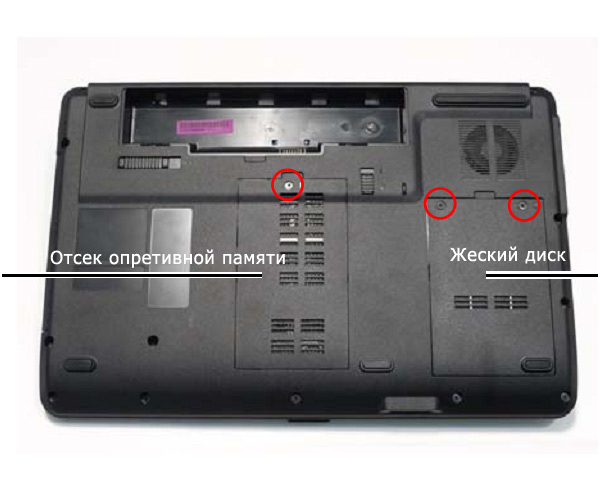

3. Удалите три винта, обеспечивающие покрытие Жесткого диска и Оперативную память.

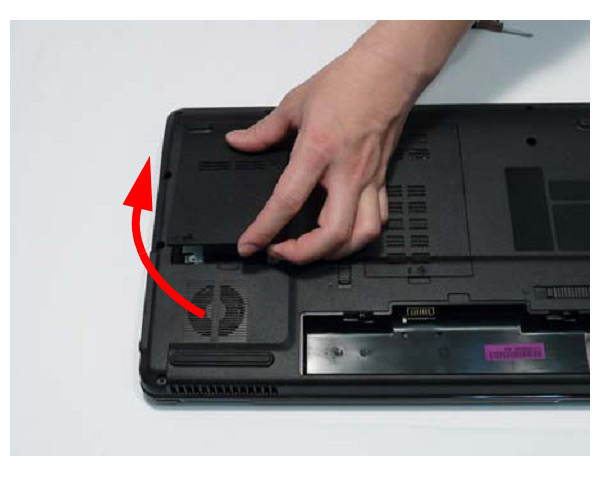

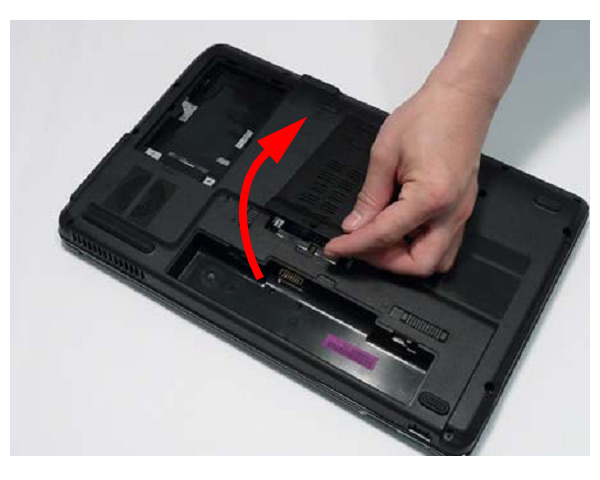

4. Удалите покрытие жесткого диска.

5. Удалите покрытие оперативной памяти.

6. Удаление модулей DIMM (оперативной памяти):

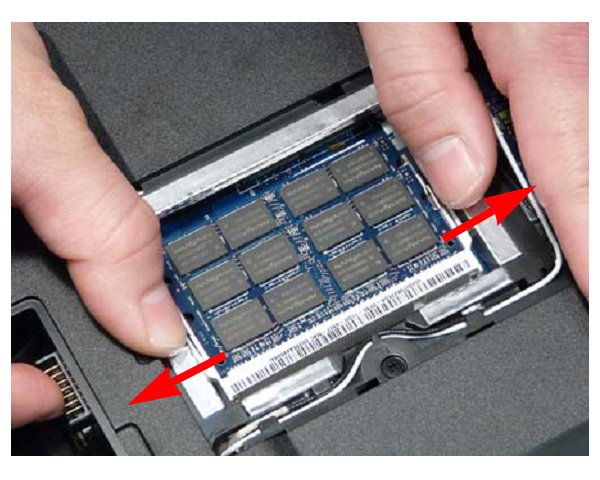

Выставьте замки выпуска с обеих сторон гнезда DIMM, чтобы выпустить модуль DIMM.

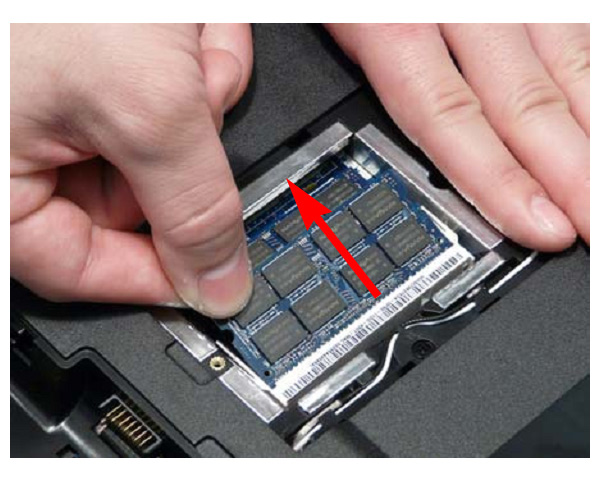

7. Вытяните модули DIMM.

8. Удаление модуля WLAN:
Удалите изоляционную ленту, обеспечивающую фиксацию кабеля Антенны на месте.

9. Разъедините кабели антенны от WLAN.

ПРИМЕЧАНИЕ: Кабельное размещение Черный к ГЛАВНОМУ терминалу (верхнему) и Белый к AUX терминалу (ниже).

10. Отодвиньте антенну и удалите два винта, чтобы освободить WLAN.

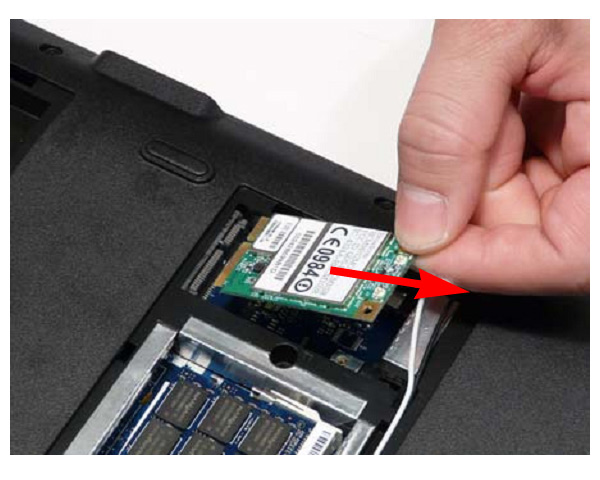

11. Отделите WLAN от гнезда.

ПРИМЕЧАНИЕ: Снова прикрепляя антенны, удостоверьтесь, что кабели подвернуты в шасси, чтобы предотвратить повреждение.

12. Удаление модуля жесткого диска:

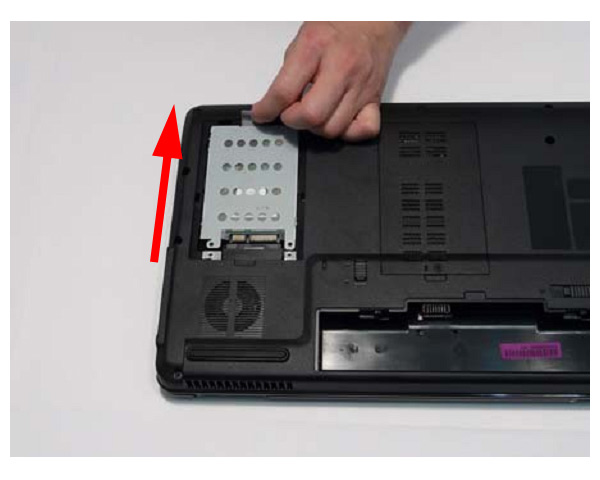

Сдвиньте Модуль жесткого диска в направлении стрелы, чтобы разъединить интерфейс.

13. Снимите Модуль жесткого диска, сдвинув его в сторону.

ПРИМЕЧАНИЕ: Чтобы предотвратить повреждение устройства, не надавливать на него и не ронять.

14. Удаление верхнего покрытия:

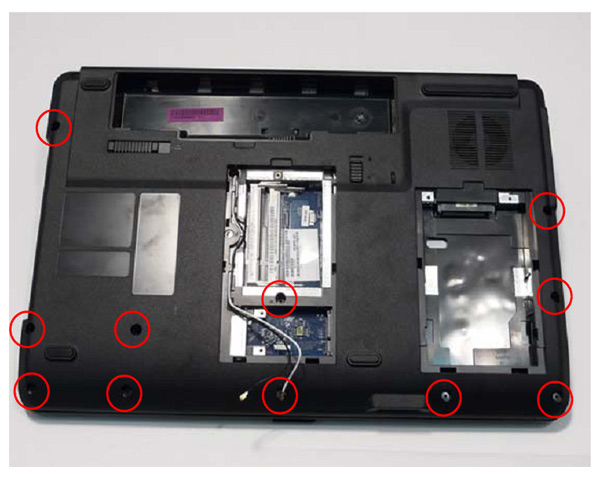

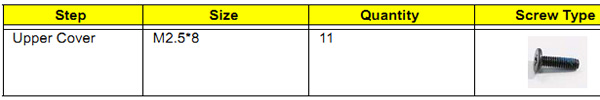

Переверните компьютер. Удалите одиннадцать винтов на нижней группе

Кажется все. После всего этого крышка должна сняться (наверное). Завтра будем проверять

ЖДИТЕ ПРОДОЛЖЕНИЕ smile

После просмотра всего, что я тут выложила, приходит понимание, что мне надо разобрать половину ноута, чтобы обдуть несчастный кулер. Теперь понятно, почему в сервисах такой дорогой тариф smile

Вот еще видео разбор ноутбука eMachinesE725 Я В ШОКЕ!!!
И еще одно видео вариант 2 разбора ноута ЖЕСТЬ!!!
